JÚS pro ustavení pružiny a pneumatické zalisování

Na míru zákazníka zkounstruovaný a vyrobený stroj, který slouží k automatickému ustavení vratné pružiny a pneumatickému zalisování čepu.

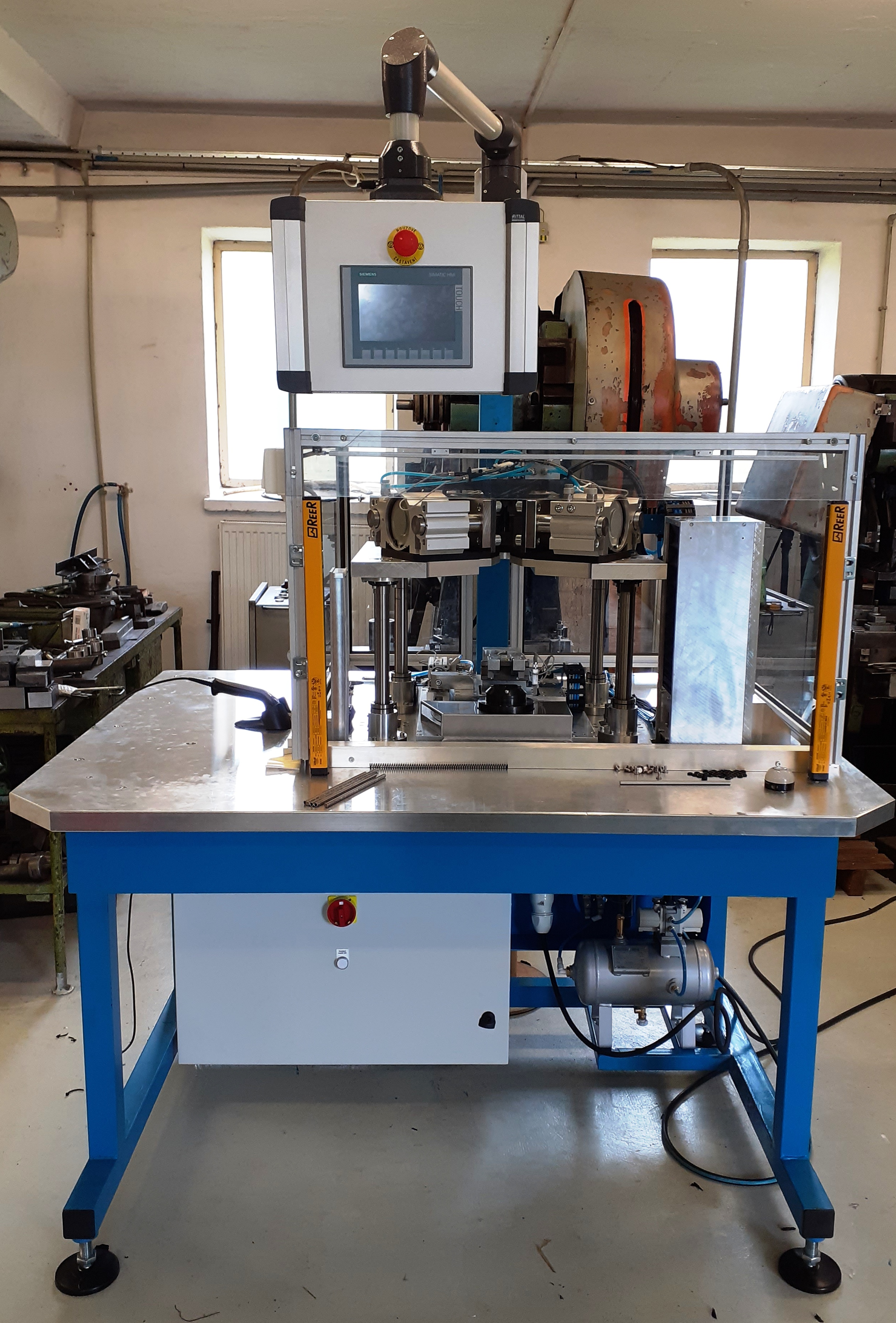

Stroj je složen z ocelového rámu (může být vybaven kolečky), hliníkové pracovní desky, ovládacího panelu a nástavby pro lisování. V zadní části rozvaděč.

Ovládání stroje pomocí ovládacího panelu (zapnutí, vypnutý, nastavení lisovacího tlaku), ovládacího tlačítka a pedálu pro posun jednotlivých pracovních kroků lisování.

Rozměry 1100x1100x1900mm.

Lisování a všechny další pohyby řešeny pneumatických válců. Všechny pojezdy vybaveny kluzným vedením.

Připojení stroje 230V, tlak vzduchu 0,6MPa.

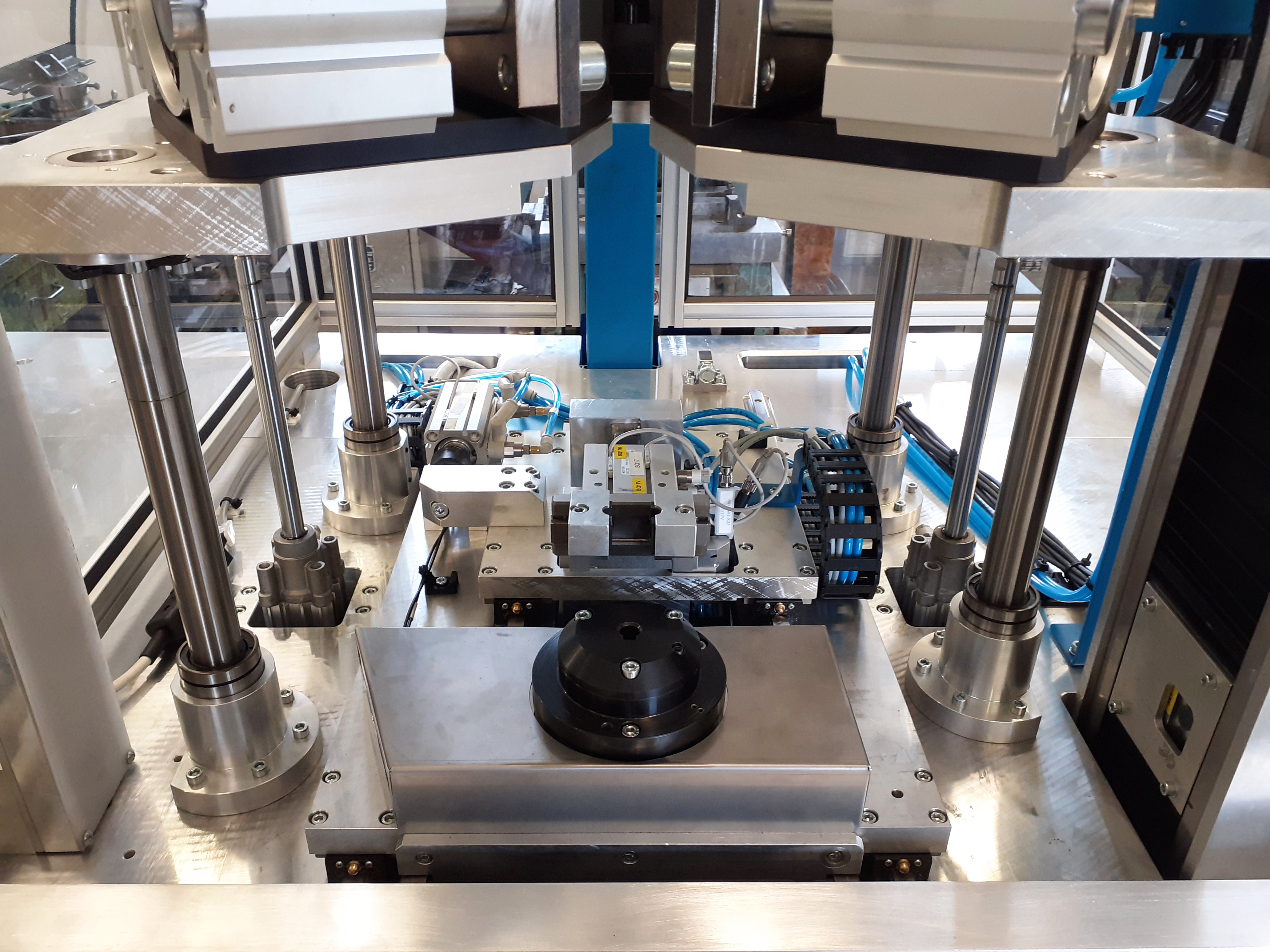

Nástavba rozdělena na lisovací a montážní prostor. Obsluha zakládá komponenty v montážním prostoru, odkud jsou přesunuty do pracovního prostoru a zalisovány. Lisovací tlak je nastavitelný, nastavení pomocí ovládacího panelu.

Ovládaní kroků lisování pomocí tlačítka, nebo pomocí nožního ovládání. Montážní prostor je chráněn optickou bezpečnostní závorou.

Indikace jednotlivých kroků pomocí barevného majáčku.
